technische info Tubtara^®

Op onze technische informatiepagina vind je een aantal technische details over Tubtara®, onze hoogwaardige blindklinkmoeren. Onze producten zijn speciaal ontworpen voor veeleisende toepassingen in diverse industrieën, zoals de automobiel-, luchtvaart-, bouw- en elektronica-industrie. Hier kan je specificaties, afmetingen en meer ontdekken, zodat je de beste keuze kan maken voor je project.

Heb je nog meer vragen over onze producten of wil je graag meer informatie ontvangen? Aarzel dan niet om contact op te nemen met onze productspecialisten. Ons team staat klaar om je te helpen en al je vragen te beantwoorden.

ALGEMENE TOLERANTIES

	Kopvormen	Afmetingen in mm	Afmetingen in inches
D (kop diameter)	Platte kop Verzonken kop Gereduceerde verzonken kop	± 0,35 0 -0,5 -0,15 +0,3	±.014 0 -.020 -.006 +.012
K (kopdikte)	Platte kop Verzonken kop Gereduceerde verzonken kop	± 0,15 0 +0,3 -0,05 +0,3	±.006 0 +.012 -.002 +.012
L (lengte)	Algemeen Inox M10 steel13 mm	±0,35 ±0,5	±.014 ±.020
Metrische schroefdraad=6H
Steel afmeting	Algemeen (incl. KN) Steel met uitwendige kartel (RS) M10 steel 12,4 mm	-0,02 -0,15 ±0,08 ±0,08	-.001 -.006 ±.003 ±.003

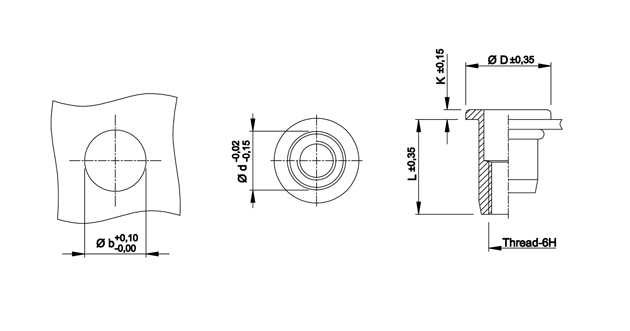

Voorbeeld:

General Tolerances Tubtara

AANBEVOLEN AANSPANNING VAN MOMENTWAARDEN (Nm)

Max. aanbevolen aandraaimoment om beschadiging van de schroefverbinding te voorkomen en een optimale schroef-moermontage te garanderen:

	M3	M4	M5	M6	M8	M10	M12
Aluminium	2,0	2,2	4,5	9,5	17,0	30,0
Staal	2,5	3,0	5,9	11,0	25,0	49,0	80,0
Roestvrij staal	2,5	3,0	5,9	11,0	25,0	49,0	80,0

Aanbevelingen voor bouten van 8,8 in staal en bouten van klasse A2-70 in roestvrij staal.

MECHANISCHE EIGENSCHAPPEN

De volgende tabellen bieden indicatieve standaardwaarden voor Tubtara® blindklinkmoeren met een ronde of zeskantige steel en een platte kop in eerste greep:

Mechanische referentiewaarden: trekkracht, max. moment, draaimoment, afschuivingstest.
Geometrische referentiewaarden: zetkracht, slag, maat bolvorm, lengte onder plaat van open en gesloten delen.
Invloeden op gripbereik: waarden kunnen als leidraad voor andere uitvoeringen worden gebruikt.

In de praktijk kunnen variaties het gevolg zijn van verschillende instel- en omgevingsomstandigheden. De genoemde waarden kunnen als referentie worden gebruikt en met behulp van extra voorzieningen worden geoptimaliseerd.

Wij adviseren klanten ten zeerste hun eigen tests uit te voeren in de juiste materiaaldikte en specifieke toepassing.

TESTMETHODEN

Naast de standaardinspecties tijdens het productieproces van de blindklinkmoeren kunnen op verzoek van de klant de volgende testen worden uitgevoerd:

trektest
maximaal draaimoment
duwtest
afschuivingstest
draaimoment
lengte onder plaat
grootte bolvorming

HX TUBTARA BLINDKLINKMOER MET DICHTING ONDER DE KOP

Informatie over NBR O-Ring en compatibiliteit met andere producten:

Shore-hardheid	70 - 95	Aromatische koolwaterstoffen	x	Loog	x
Hydraulische vloeistoffen	xxxx	Alifatische koolwaterstoffen	xxx	Gechloreerde koolwaterstoffen	x
Stookoliën	xx	Water onder 80°C	xxx	Ozon & zonlicht	x
Organische oliën	xxxx	Water boven 80°C	x	Temperatuurbereik °C	-35 +120
Remvloeistof	-	Alcoholen	xx	Elektr. eigenschappen	-
Silicone & vet	xx	Keton	-	Compressiesets	xxx
Benzine	xxx	Zuur (geconcentreerd)	-	Vlamweerstand	No
Aromatische vloeistoffen tot 50 %	xx	Zuur (verdund)	x
Kerosine	xxx

Sleutel: xxxx zeer goed --> x voldoende - niet geschikt.
Opslag: beschermen tegen uv-licht; op een droge en donkere plaats bewaren (alle dozen zijn gekenmerkt).
Afdichtingen in andere materialen zoals Viton zijn op aanvraag.

(H)DPX TUBTARA BLINDKLINKMOER MET DICHTING ONDER DE KOP

Informatie over de niet-reactieve, perifere afdichting, vervaardigd uit flexibel materiaal op organische basis:

Materiaal	Polyurethaan	Herbruikbaarheid	Ja
Kleur	Blauw	Parelvorm	Hol
Afdichtingscapaciteit	> 150 bar	Hardingsmethode	Warmte
Temperatuurbereik	-40 +100 °C	Waterdicht	IP67 *
Shore -hardheid	50/65 A bereik

*De dichting verzekert een IP67 waterdichte Tubtara® sheet montage indien correct geïnstalleerd (enkel gegarandeerd onder Dejond's testcondities, certificaten beschikbaar).

Bewaren: min. 4 jaar houdbaar indien bewaard in droge omstandigheden (kamertemperatuur).

Compatibiliteit met andere producten: bestand tegen vele auto-oliën, antivries- en transmissievloeistoffen.

Gatvoorbereiding voor semi-hex HDKX + Precote^® afdichting

Om een IP 67 waterdichte montage met semi-hex (roestvrij staal) serie HDKX te verkrijgen, moeten de zeshoekige gaten met een radius worden gevormd:

CONVERSIETABEL

Vermenigvuldig	met	Om te krijgen
millimeter (mm)	.03937	inch (in)
inch (in)	25,4	millimeter (mm)
kilogram (kg)	2,2046	pound (lb)
pound (lb)	0,4536	kilogram (kg)
Newton (N)	0,2248	pound-force (lbf)
Newton meter (Nm)	8,8507	pound-inch (Lb-In)
